Transformatör

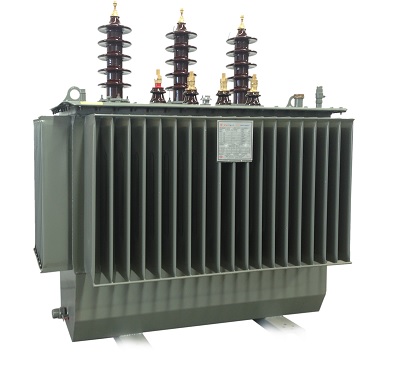

HERMETIK TİP TRANSFORMATÖRLER

-   10-5000 KVA güç aralığında, 36 kV yüksek gerilim seviyesine kadar, üç veya tek fazlı, yağlı, tabi soğutmalı(ONAN), boşta kademe değiştiricili veya yük altında otomatik kademe değiştiricin, hem hariçte hem de dahilde kullanılabilecek şekilde üretilirler.
-    Hermetik transformatörler fabrika ortamında basıncı ayarlanarak atmosferle temas etmeyecek şekilde imal edilir.

-  Genleşme deposu olmadığı için kazana yağ doldurma işlemi özel vakum odalarında hava boşluğu kalmayacak şekilde yapılmaktadır.

Dolayısıyla kazan içerisinde nem bulunmadığından oksitlenmeden kaynaklanan yağdaki bozulma sıfıra indirgenir.

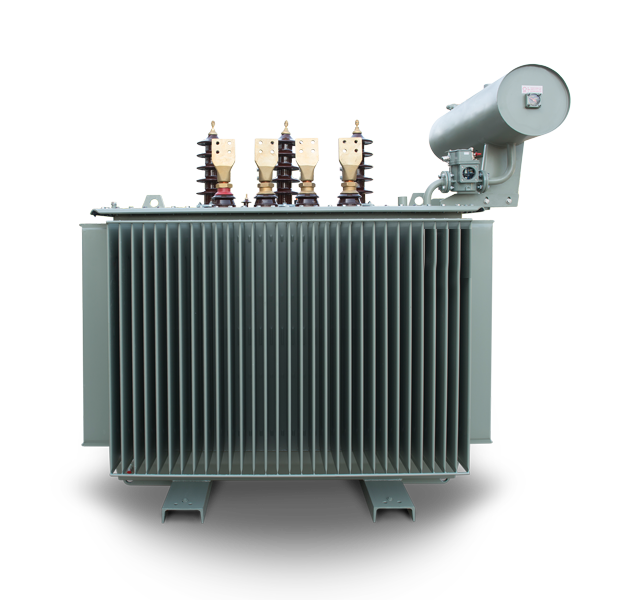

GENLEŞME DEPOLU TRANSFORMATÖRLER
-   25-15000 kVA güç aralığında, 36 kV yüksek gerilim seviyesine kadar, üç veya tek fazlı, yağlı, tabi soğutmalı(ONAN),
boşta kademe değiştiricin veya yük altında otomatik kademe değiştiricili, hem hariçte hem de dahilde kullanılabilecek
şekilde üretilirler.
- Transformatörlerin genleşme depolarının boyutları, sıcaklıkla artan yağın genleşmesini depolayacak şekilde hesaplamalar
sonucunda dizayn edilir.
- Genleşme depolu transformatörler atmosfere açık olduğu için termik etkiler nedeniyle değişen yağ basıncı transformatörün
deposunda bulunan slicagel(hava kurutucu) sayesinde havanın nemi alınarak hava alışverişi sağlanır.




Hermetik Koruma Rölesi:
Hermetik tipteki trafolarda röle kompakt yapıda gaz tahliyesini, yağ sıcaklığını ve kazandaki iç basıncı göstermektedir. Nominal değerlerden sapma durumunda ihbar ve açma kontaklarına sahiptir.

Basınç Valfi:
Hermetik trafolarda kullanılır. Ani basınç yükselmelerinde trafo kazanını korur. Kazan iç basıncı valfin ayarlandığı basınç üzerine çıktığında yağ tahliyesi yaparak trafo kazanının patlamasını önler. Basınç dengelendiği zaman valf otomatik olarak yeniden kapanır.

Bucholz Rölesi:
Transformatörün içindeki elektriksel ekipmanlarda oluşabilecek bir arızada, transformatörü korumak amacıyla kullanılmaktadır. Arıza anında yalıtım malzemelerinde gaz açığa çıktığında rölenin koruma elemanını açtırmasını sağlar. Ani basınç yükselmesi durumunda transformatör kazanını korur.

Yağ Sıcaklık Göstergesi:
Termometreler vasıtasıyla yağ sıcaklığını takip ve kontrol etmek mümkündür. Kontaklı termometreler ile ısı set değeri aşılması halinde kontrol elemanını açtırmak mümkündür.

Yağ Seviye Göstergesi:
Transformatörlerde yağın seviyesini takip ve kontrol etmek amacıyla manyetik olarak çalışan yağ seviye göstergeleri kullanılır. Manyetik yağ seviye göstergeleri tek veya çift elektriksel kontaklı olabilir. Kontaklı yağ seviye göstergeleri yağ miktarındaki beklenilmeyen ani değişiklikleri ihbar ve açma sinyalleri şeklinde iletir.

Nem Alıcı:
Atmosfere açık genleşme depolu transformatörlerde kullanılır, genleşme tankına monte edilir. İçerisindeki silika jel yardımı ile genleşme tankı içine giren havadaki nemi ve tozu alır, transformatörün işletme emniyetini arttırır.
